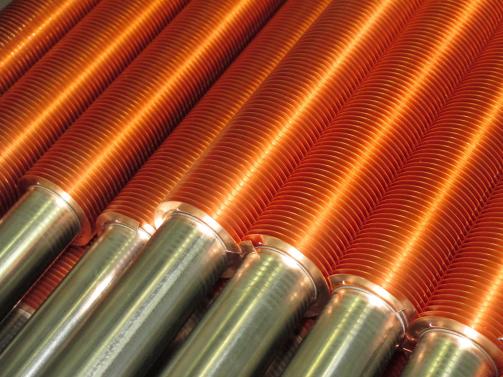

Welchen Effekt bieten Rippenrohre?

Wärmetauscher effizienter gestalten
Welchen Effekt bieten Rippenrohre?
Welchen Effekt bieten Rippenrohre?

In jüngster Vergangenheit haben wir feststellen müssen, wie schnell Energiekosten steigen können. Aber auch wenn wir uns die letzten Dekaden ansehen, stellen wir fest, dass z.B. der Erdgaspreis zwischen 1992 und 2020 deutlich gestiegen ist. Eine ähnliche Entwicklung verzeichnen wir auch im Elektrizitätssektor. Sollten sich die einschlägigen Vorhersagen erfüllen, werden wir auch in Zukunft mit steigenden Preisen für Energie rechnen müssen.

Eine Kompensation von hohen Energiepreisen könnte der Einsatz von Wärmetauschern sein, um Restwärme aus Prozessen zu sammeln und diese z.B. in Heizsysteme zu leiten. Dabei spielt die Effizienz von Wärmetauschern eine große Rolle. Denn je effizienter der Wärmetauscher, desto mehr Energie kann eingespart werden.

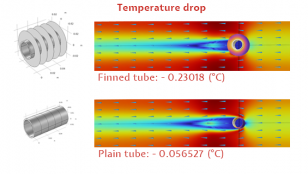

Simulation with Comsol
Simulation with Comsol

Doch wie baut man einen effizienten Wärmetauscher? Wenn wir uns auf die rohrbasierten Wärmeübertrager konzentrieren, haben wir die Möglichkeit Glatt- oder Rippenrohre einzusetzen. Um die Unterschiede bei der Wärmeübertragung von Rippenrohren und Glattrohren besser nachvollziehen zu können, haben wir eine Simulation hierfür vorbereitet. Die Ergebnisse zeigen den Temperaturabfall des jeweiligen Falls.

Für den Vergleich haben wir ein Stück vom Rippenrohr (mit einer Rippe) und vom Glattrohr als Model mit gleicher Länge und gleichem Material vorbereitet. Im Modell fließt außen Luft und innen Wasser. Bede Modell wurden mit denselben Grenzen und Ausgangskonditionen definiert. Die Einlasstemperatur der Luft ist niedriger als die des Wassers (40°C). Das Ergebnis der Simulation zeigt, dass der Temperaturabfall im Glattrohr 4-mal kleiner ausfällt als im Rippenrohr. D.h. dass die Wärmeübertragung des Rippenrohrs deutlich besser ist als vom Glattrohr.

Das Beispiel zeigt uns, dass das Rippenrohr einen eindeutigen Vorteil im Vergleich mit einem Glattrohr aufweist. Die Effizienz eines Wärmeübertragers hängt von unterschiedlichen Faktoren, die man bei der Auslegung berücksichtigen muss, ab. Mit unseren Berechnungs- und Simulations-Tools ist Schmoele in der Lage, Ihnen die richtige Konfiguration des Rippenrohres für Ihre Anwendung anzubieten.

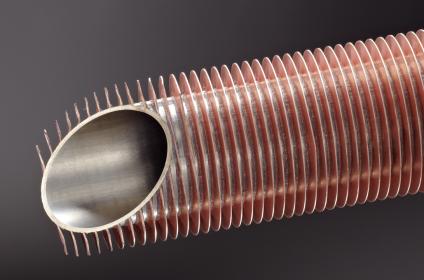

Dabei können wir unterschiedliche Werkstoffe miteinander kombinieren, um den optimalen Wärmeübergang zu erhalten. Zum Beispiel kann ein Rippenrohr aus einem Edelstahlrohr und einer Kupferrippe hergestellt werden, wenn das Medium im Rohr stark korrosiv ist. Mit den Kupferrippen optimieren wir den Wärmeübergang und steigern damit die Effizienz des Wärmtauschers.

Informieren Sie sich jetzt über unsere Rippenrohre:

Trifin
Trifin
Corrofin
Corrofin
Laserfin
Laserfin
