RW Rohrbündel Wärmetauscher
RW Rohrbündelwärmetauscher bestehen aus einem Bündel leistungsstarker Sickenrohre aus Kupfer oder Kupfer-Nickel, das in ein Gehäuse aus Kupfer oder Kupfer-Nickel eingelötet wird. Die von Schmöle hergestellten Spezial-Sickenrohre haben eine Vielzahl von Mulden bzw. Sicken, die von außen in die Rohrwand eingeprägt werden. Die hierbei auf der Außen- und Innenoberfläche entstehenden Strukturen sorgen für einen gegenüber Glattrohren wesentlich verbesserten Wärmeübergang. Durch Umlenkbleche wird im Mantelraum eine Ouerströmung um die Rohre erzeugt.

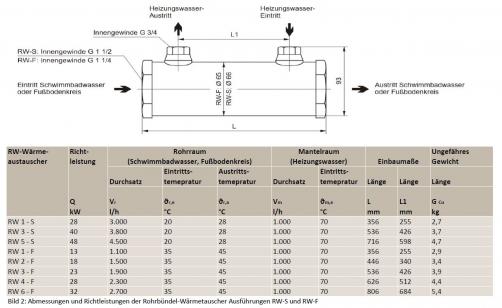

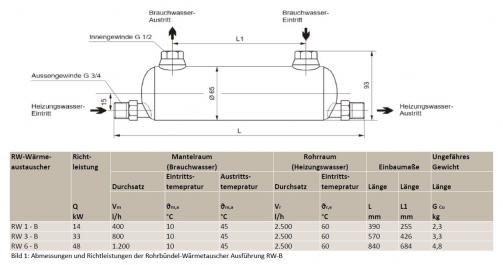

RW Rohrbündelwärmeübertrager werden in sechs verschiedenen Leistungsgrößen hergestellt, wobei der Außendurchmesser der Mantelrohre sowie die Bauhöhe bei allen Leistungsgrößen gleich groß sind. Die sich je nach Leistungsgröße ändernde Länge, kann den Bildern 1 und 2 entnommen werden.
Vorteile der RW Rohrbündelwärmetauscher
- Hohe Wärmeleistung
durch leistungsstarke Spezial-Sickenrohre - Kompakte Bauform
geringer Platzbedarf, optimal zum nachträglichen Einbau - Geringer Druckverlust
niedriger Energiebedarf der Umwälzpumpen - Lieferung mit Styropor Schalen
zur Wärmeisolierung und Transportsicherung
Anwendungsbereiche der RW Rohrbündelwärmetauscher
Erwärmung
Brauchwasser
- Bei den Rohrbündelwärmetauscher der Baureihe RW-B wird das Heizungswasser auf der Rohrseite geführt, wodurch das im Gegen-strom auf der Mantelseite fließende Brauchwasser erwärmt wird.
Systemtrennung
Fußbodenheizung
- Bei den Rohrbündelwärmetauscher der Baureihe RW-F umströmt das Heizungswasser die Sickenrohre im Mantelraum und erwärmt in den Sickenrohren das Wasser der Fußbodenheizung.
Erwärmung
Schwimmbadwasser
- Bei den Rohrbündelwärmetauscher der Baureihe RW-S umströmt das Heizungswasser ebenfalls die Sickenrohre im Mantelraum und erwärmt in den Sickenrohren das Schwimmbadwasser. Durch die Verwendung von Kupfer-Nickel Sickenrohren ist ein höherer Volumenstrom möglich.

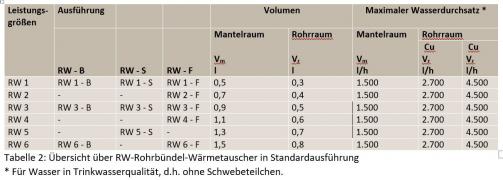

Übersicht der Rohrbündelwärmetauscher
