Rippenrohr Wärmetauscher
160 Jahre Erfahrung, moderne Fertigungsmethoden und ein umfangreiches Produktprogramm an niedrig-, mittelhoch- und hochberippten Rohren machen Schmöle zu einem führenden Anbieter von Wärmetauschern.
Rippenrohr-Wärmetauscher
Stabilität trifft auf Flexibilität. So lassen sich die Eigenschaften unserer Rippenrohr-wärmetauscher Familie wohl am besten beschreiben. Die Haltbarkeit der Rippenrohrwärmetauscher ist ein Resultat unseres hohen Qualitätsbewusstseins, welche sich durch den gesamten Produktionsprozess zieht, von der Auswahl der Zulieferer und ihrer Meterialien, über unsere hausinternen Qualitätskontrollen bis zur Ausführungsgüte des jeweiligen Produktionsprozesses.
Unter Flexibilität verstehen wir in diesem Zusammenhang zweierlei: In erster Linie, auf Kundenbedürfnisse individuell eingehen zu können. Hierzu bieten wir neben unseren Standard Baureihen im Bereich der Rippenrohrwärmetauscher auch weitreichende Möglichkeiten der Adaptierung an. Von verschiedenen Materialien und Materialkombinationen über Anschlussvariationen für die meisten Produktreihen bis hin zur komplett individuellen Fertigung inklusive komplett neuem Wärmetauscher-design.
Je nach Anforderungen, zumeist resultierend aus der Anwendung, aus dem Kundenwunsch heraus oder aber aus unserer Beratung, können wir die folgenden Werkstoffe verarbeiten:
- Kupfer
- Kupfer/Nickel
- Aluminium
- Stahl
- Edelstahl
Benefits von Schmöle Wärmetauschern

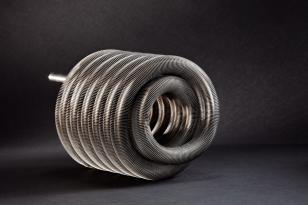

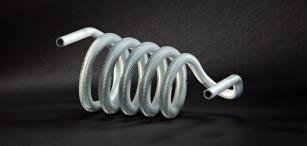

Laserfin® Rippenrohrwendel
- 100% Verschweißung ohne Zusatzwerkstoff zwischen Rippe und Rohr
- Keine Gefahr von Spaltkorrosion zwischen Rippe und Rohr = Hohe Lebensdauer und höchste Zuverlässigkeit des Wärmetauschers
- Optimaler Wärmedurchgang, sehr leistungsstarke und kompakte Wärmetauscher
- Sehr kleine Wärmeeinflusszone durch Laserschweißung = Rohreigenschaften und Rohrgefüge werden nicht verändert, ASME Anforderungen für Druckgeräte werden erfüllt.
- Hohe Rippenrohr Festigkeit beim Biegen und Wendeln der Rippenrohre = Optimale Formgebung des Wärmetauschers möglich
- Keine Rohrabflachung im Biege- und Wendelbereich, da die Rippe wie eine Korsage für das Rohr wirkt = Sehr kompakte Bauform des Wärmetauschers möglich
- Sehr dünne Berippung möglich = Material- und Gewichtseinsparung am Wärmetauscher möglich
- Verschiedenste Materialkombinationen von Rippe und Rohr möglich = Optimales Design des Wärmetauscher bei agressiven Medien möglich
- Laserverschweißung unter Schutzatmosphäre = Nur sehr geringe Anlauffarben im Bereich der Schweißnaht und keine Oberflächenbehandlung des Wärmetauschers erforderlich
- Flexible Bereiche der Laserverschweißung möglich, beliebige unberippte Bereiche am Rippenrohr möglich = Flexible und einfache Aufnahme des Rippenrohres im Wärmetausche
- Kompakte Bauformen der Wärmetauscher
erlaubt die Unterbringung leistungsstarker BW-Rippenrohr-Heizschlangen im untersten Bereich des Warmwasserspeichers. - Geringes Gewicht der Wärmetauscher
durch Reduzierung der benötigten Rohrreihen

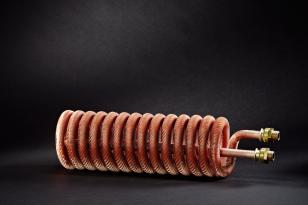

Trufin® Rippenrohrwendel
- Gute Wärmeleitfähigkeit, da die Rippen direkt aus der Rohrwand herausgewalzt werden
- Hoher Wärmeübergang durch optimierte konische Rippenform
- Gute Biegbarkeit durch stabilisierende Wirkung der Rippen
- Gute Endverbindungsmöglichkeiten durch große Wanddicken der Rohrenden
- Zum Einwalzen geeignet, da die unberippten Rohrenen weich sind
- W/HT (Turbo-Chil®) = Hochleistungs-Ausführung durch zusätzliche Innenstege, die eine Erhöhung der Strömungsturbulenz des innen fließenden Mediums und somit eine erhebliche Leistungssteigerung bewirken.
- Hervorragende Biegeeigenschaften der Trufin® basierten Rippenrohre ermöglichen die Herstellung vieler geometrischer Sonderformen von Wärmetauschern, die optimal auf den jeweiligen Anwendungsfall zugeschnitten, bei wirtschaftlichen Losgrößen lieferbar sind.
- Hohe Wärmeleistung durch leistungsstarke Trufin® W/H Rippenrohre aus Kupfer
- Geringer Druckverlust auf der Rohrinnenseite
- Kompakte Bauform erlaubt Unterbringung leistungsstarker BW-Rippenrohr-Heizschlangen im untersten Bereich des Warmwasserspeichers
- Optimale Nutzung des gesamten Speichervolumens für die Wärmeaufnahme
- Außenoberfläche galvanisch verzinnt zum Schutz nachgeschalteter verzinkter Stahlrohre
- Auf Wunsch mit elektrisch isolierten Anschlussarmaturen zum Schutz emailierter oder kunststoffbeschichteter Warmwasserspeiche
-
